可降低腳手架頂托懸臂連接件的結構特征：

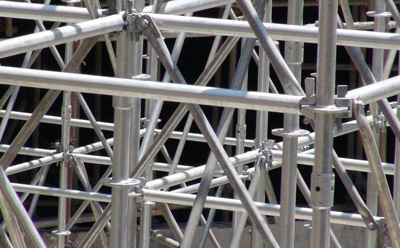

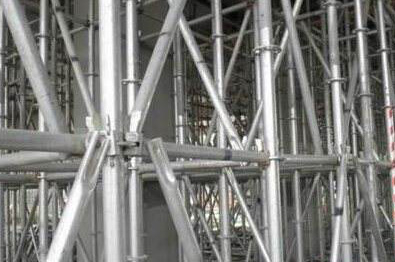

承插類碗扣式或槽楔式腳手架廣泛應用房屋建筑、橋梁建設等方面， 它是桿件軸心相交(接)承插式鋼管腳手架，具有拆裝方便、效率高、整體強度好、平安可靠、維護簡單等特點，比扣件式鋼管腳手架具有較強的穩定承載能力，不僅可以組裝各式腳手架，而且更適合構造支撐架體，特別是重載支撐架。 立桿的長度規格為標準化，有1.2m、 1.8m、 2. 4m、 3. 0m四種規格，搭設架體時，立桿頂端一般插入可調節支撐高度的頂托來承受上部傳遞的荷載， 頂托的頂桿為螺桿。工程建設當中，由于建筑物層高的控制、腳手架立桿材料不匹配，經常會出現立桿、頂托組配時，頂托的懸臂高度過大，特別是在重載情況下，造成腳手架受壓桿件的穩定性不夠，直接影響結構施工穩定。
因此需要設計一種能組裝在頂托上的配件，可與普通鋼管、扣件進行縱橫連接，降低頂托的懸臂高度，來滿足腳手架受壓桿件的穩定性。
能降低腳手架頂托懸臂高度的連接件， 結構簡單，通用性強，能滿足各種支承架體，對釆用承插類碗扣式或槽楔式腳手架的支撐架體尤為適用。它的特征在于連接件由上鎖緊螺母、連接套筒、下鎖緊螺母，以及焊 接在上鎖緊螺母、下鎖緊螺母側壁的旋轉葉組成，上鎖緊螺、連接套筒、下鎖緊螺母組裝在頂桿上，連接套筒位于下鎖緊螺母與上鎖緊螺母之間，連接套筒嵌入上鎖緊螺母與下鎖緊螺母的凹槽內。上鎖緊螺母、下鎖緊螺母呈凹形，凹形兩側帶旋轉葉，上鎖緊螺母、下鎖緊螺母凹槽相對使用。新型結構簡單，結構合理，構造簡單，使用方便，拆卸簡單，能降低頂托懸臂高度，從而提高支撐架體的穩定性，保證結構階段施工穩定。
